Dimmbar
Das LUP10-LCPH ist ein 10W Triac dimmbarer Konstantstrom LED Netzteil. Der Ausgang und der Dimmkreis entsprechen ebenfalls vollständig den neuen Vorschri昀琀en und sind isoliert, um die Benutzer und das Leuchtensystem während der Installa琀椀on zu schützen. Max. Ausgangsleistung 10W 1 Kanal 100-350mA Konstantstromausgang mit DIP-Switch einstelbar Kurzschluss-, Überlastschutz Zum Schalten und Dimmen von einfarbiger LED-Beleuchtung Unterstützt Triac dimming Dimmbereich: 1-100%, Dimm-E昀昀ekt gleichmäßig, kein Flimmern Empfohlener Dimmer: SC-9101-PHAB-RP -ZIGBEE 3.0 Drehschalter -1-Kanal-Ausgang, bis zu 600W -Unterstützt ohmsche, kapazi琀椀ve oder induktive Lasten -Radio Frequenz: 2.4GHz.
Länge 360 x Breite 30 x Höhe 21mm Isolierung Non SELV!
Unabhängiges dimmbares LED-Betriebsgerät • Konstantstrom-LED-Betriebsgerät • Ausgangsstrom 500mA • Ausgangsleistung 10W • Nominale Lebensdauer bis zu 50.000 h • SELV • Dimmbar mittels Phasenan- und Phasenabschnittsdimmer • Dimmbar mittels 1 ... 10 V • Ausgang wird analog gedimmt (Stromamplitude) • Dimmbereich typ. 10 – 100 % (abhängig vom Dimmer) • Für Leuchten der Schutzklasse I und der Schutzklasse II • Für Leuchten mit M und MM gemäß EN 60598, VDE 0710 und VDE0711 • Temperaturschutz gemäß EN 61347-2-13 C5e • 5 Jahre Garantie • Gehäuse: Polycarbonat, weiß • Schutzart IP20 • Schraubklemme • Überlastschutz • Kurzschlussschutz • Leerlaufschutz • Kein Überschwingen des Ausgangsstromes bei ein- oder ausgeschaltetem Netz • Für einen störfreien und präzisen Dimmbetrieb empfehlen wir netzunabhängige Schnittstellen wie DALI oder 1-10V. Bei netzseitiger Phasenan- und Phasenabschnittsdimmung können wir keinen einwandfreien Betrieb garantieren. LxBxH= 101.5x51x29.5mm
Unabhängiges dimmbares LED-Betriebsgerät • Konstantstrom-LED-Betriebsgerät • Ausgangsstrom 500mA • Ausgangsleistung 10W • Nominale Lebensdauer bis zu 50.000 h • SELV • Dimmbar mittels Phasenan- und Phasenabschnittsdimmer • Dimmbar mittels 1 ... 10 V • Ausgang wird analog gedimmt (Stromamplitude) • Dimmbereich typ. 10 – 100 % (abhängig vom Dimmer) • Für Leuchten der Schutzklasse I und der Schutzklasse II • Für Leuchten mit M und MM gemäß EN 60598, VDE 0710 und VDE0711 • Temperaturschutz gemäß EN 61347-2-13 C5e • 5 Jahre Garantie • Gehäuse: Polycarbonat, weiß • Schutzart IP20 • Schraubklemme • Überlastschutz • Kurzschlussschutz • Leerlaufschutz • Kein Überschwingen des Ausgangsstromes bei ein- oder ausgeschaltetem Netz • Für einen störfreien und präzisen Dimmbetrieb empfehlen wir netzunabhängige Schnittstellen wie DALI oder 1-10V. Bei netzseitiger Phasenan- und Phasenabschnittsdimmung können wir keinen einwandfreien Betrieb garantieren. LxBxH= 101.5x51x29.5mm
DC Maxi Jolly US DALI • uanbhängiger Konverter Konstantstrom • Primär: 220-240V - 50/60Hz • Sekundär: 25-50W - 350mA (max.25W)...1050mA (max. 50W), Vmax=90VDC / Vaux=12V/100mA • Ausgangstrom 350-1050mA mit Dipswitch einstellbar • Dimmbar DALI, 1-10V oder Push • Schutz gegen Überhitzung, Kurzschluss, Netzspannungsspitzen und Überlast • Geeigent für den Einsatz auf normal entflammbaren Oberflächen • Ein und Ausgangsklemmen auf der selben Seite (Kabelquerschnitt bis 2.5mm2) • Schutzklasse ll • IP20. LxBxH= 125x79x22mm
Dimmbarer Konstantstrom-LED-Treiber (SELV) Unabhängiger LED-Treiber mit Kabelklemmen Dimmbar mittels Phasenan- und Phasenabschnittsdimmer Dimmbereich 5 – 100 % (abhängig vom Dimmer) Für Leuchten der Schutzklasse I und der Schutzklasse II Für Leuchten mit M und MM gemäß EN 60598, VDE 0710 und VDE 0711 Temperaturschutz gemäß EN 61347-2-13 C5e Ausgangsstrom auswählbar zwischen 700 und 1.050 mA Max. Ausgangsleistung 44 W Bis zu 87 % Effizienz Nominale Lebensdauer bis zu 50.000 h 5 Jahre Garantie LxBxH= 130 x 68 x 31 mm

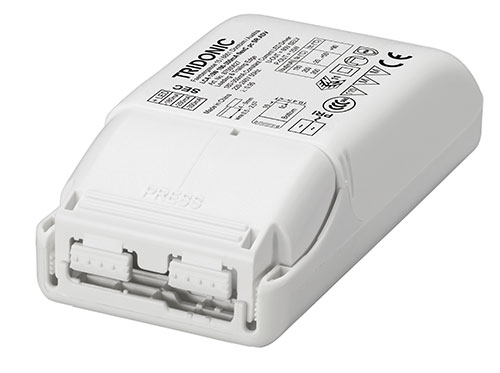

Dimmbar mittels Phasenan- und Phasenabschnittsdimmer • Nominale Lebensdauer bis zu 60.000 h (bei ta max. 50 °C und einer Fehlerrate von max. 0,2 % pro 1.000 h) • 350 mA Ausgangsstrom • Schraubklemmen • Anschlusskabel, Leitungsquerschnitt 0,5 – 2,5 mm² • Ausgangsleistung 14/15 W • SELV • Schutzart IP20 • Ausgang wird analog gedimmt (Stromamplitude) • Dimmbereich typ. 5 – 100 % (abhängig vom Dimmer) • Vergossene Version LxBxH= 101.5x51x29.5mm (Dimmbar mit Fehler Typ 40600RC)
Dimmbar mittels Phasenan- und Phasenabschnittsdimmer • Nominale Lebensdauer bis zu 60.000 h (bei ta max. 50 °C und einer Fehlerrate von max. 0,2 % pro 1.000 h) • 350 mA Ausgangsstrom • Schraubklemmen • Anschlusskabel, Leitungsquerschnitt 0,5 – 2,5 mm² • Ausgangsleistung 14/15 W • SELV • Schutzart IP20 • Ausgang wird analog gedimmt (Stromamplitude) • Dimmbereich typ. 5 – 100 % (abhängig vom Dimmer) • Vergossene Version LxBxH= 101.5x51x29.5mm (Dimmbar mit Fehler Typ 40600RC)
Produktbeschreibung Unabhängiger Konstantstrom-LED-Treiber Dimmbar mit DALI-2 Dimmbereich von 1 – 100 % (min. 5 mA) Ausgangsstrom einstellbar zwischen 100 – 1.050 mA mit DALI oder NFC Max. Ausgangsleistung 20 W Bis zu 85 % Effizienz Leistungsaufnahme im Stand-by < 0,5 W Nominale Lebensdauer bis zu 100.000 h 5 Jahre Garantie (Bedingungen siehe https://www.tridonic.com/herstellergarantiebedingungen) Gehäuse-Eigenschaften Gehäuse: Polycarbonat, weiß Schutzart IP20 Werkzeuglose Montage der Zugentlastung Schnittstellen Nahfeld-Kommunikation (NFC) one4all (DALI-2 DT 6, switchDIM, corridorFUNCTION V2) Funktionen Einstellbarer Ausgangsstrom in 1-mA-Schritten (NFC, DALI-2) Constant Light Output Funktion (CLO) Schutzfunktionen (Übertemperatur, Kurzschluss, Überlast, Leerlauf) Stoßschutzspannung 1 kV (L – N) Geeignet für Sicherheitsbeleuchtungsanlagen gemäß EN 50172 Für Drahtdurchmesser bis 2,5 mm² Vorteile Flexible Konfiguration über companionSUITE (NFC, DALI-2) Anwendungsorientiertes Betriebsfenster für max. Kompatibilität Neues Zugentlastungskonzept – schnellere Montage und vorkonfektioniertes Anklemmen der LED-Last möglich Programmierbar bei Bestellerangaben!
Länge 360 x Breite 30 x Höhe 21mm Isolierung SELV
Dimmbereich 5 – 100 % (abhängig vom Dimmer) Ausgangsstrom auswählbar zwischen 180, 250 und 350 mA Auswählbare Klemmen, ohne Programmierung! Nominale Lebensdauer bis zu 50.000 h 5 Jahre Garantie
