Sensorik

Elektronischer IR Sensor Switch für Last Typen : HV-Halogen / HV-LED / elektronische VGs, Erfassungs Distanz Sensor : < 6cm (OFF), Erfassungs Distanz Sensor : > 6cm (ON), IR Sensor mit M10 Gewinde und Mutter für Möbeleinbau, Kabellänge 1m, Gehäuse aus Kunststoff, IP20. Typische Anwendung: Schrank-Innenbeleuchtung schaltet automatisch ein sobald Türe geöffnet wird. Eingang: 100-240VAC Ausgang: 100-240VAC (max. 500W) Abmessungen Sensor: D/d x H=16/10x29mm (Klemmbereich max. 20mm) mit Befestigungsgewinde (Loch=10mm) Kabellänge 1m

oder hinter einer Holzplatte (Integrierter Helligkeitssensor beachten) Nennspannung: 230 Volt/50Hz Erfassungsbereich: 360° Decken-, 160° Wandmont. Reichweitenregler: 1-8m Schaltleistung: 1000W / 5A Zeiteinstellung: ca.8 sec-12min Dämmerung: ca. 20 Lux-1000Lux HF-Sendeleistung: <10mW Schutzart: IP 20 Nur Innenmontage / Klasse II Abmessungen: 90mm x 40mm x 43mm

Einsatzort im Innen- und Außenbereich Montage Wand Ecke max. Leistung (ohmsche Last, z. B. Allgebrauchslampe) 1000 W Erfassungswinkel 180° mit 90° Öffnungswinkel Unterkriechschutz/Rückfeldüberwachung Reichweite 2 Grundeinstellungen: max. 12 m oder max. 5 m Ansprechhelligkeit 2-2000 lx Zeiteinstellung 10 Sek. - 15 Min. Schutzart (IP) IP54 Schutzklasse II Temperatur -20-50 °C Zubehör inkl. Eckwandhalter sep. bestellen Abmessungen (H x B x T) 120 x 76 x 56 mm

Sensortyp Passiv-Infrarot, Einsatzort im Innen- und Außenbereich, Montage Wand, Decke, Ecke empfohlene Montagehöhe 2.00-2.50 m max. Leistung (ohmsche Last, z. B. Allgebrauchslampe) 2500 W, max. Leistung (unkompensiert, induktiv, cos φ = 0,5, z.B. Leuchtstofflampen) 1000 W, max. Leistung (reihenkompensiert) 1800 W, max. Leistung (parallelkompensiert, mit C ≤ 45,6 µF) 500 W, max. Leistung (EVGs, kapazitiv, z.B. Energiesparlampen) max. 8 St., C ≤ 176 µF, Erfassungswinkel 300° mit 180° Öffnungswinkel segmentweise Erfassungsausblendung möglich Ja, Unterkriechschutz/Rückfeldüberwachung Ja Reichweite durch Drehregler in 3 Richtungen einstellbar, (max. 2 - 20 m tangential, temperaturstabilisiert) Sensorik 4 Sensoren, 6 Erfassungsebenen für Fernbereich und 5 für Unterkriechschutz, 1360 Schaltzonen Ansprechhelligkeit 2-2000 lx, Zeiteinstellung 5 Sek. -15Min. Impuls-Modus (ca. 2 Sek.), Dauerlicht schaltbar, 4 h Schutzart (IP) IP54,

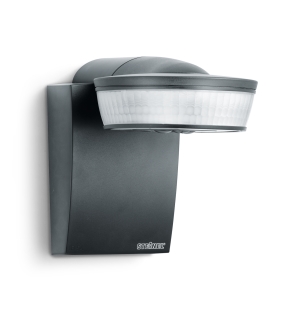

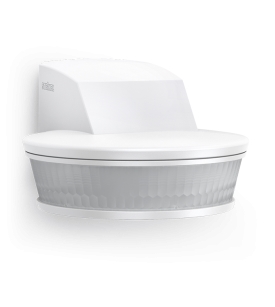

Sensortyp Passiv-Infrarot Einsatzort im Innen- und Außenbereich Montage Wand / Ecke empfohlene Montagehöhe 2.00-2.50 m max. Leistung (ohmsche Last, z. B. Allgebrauchslampe) max. 2000 W bei 230 V max. 1200 W bei 120 V W max. Leistung (unkompensiert, induktiv, cos φ = 0,5, z.B. Leuchtstofflampen max. 1000 W bei 230 V max. 500 W bei 120 V W Erfassungswinkel 300° mit 180° Öffnungswinkel segmentweise Erfassungsausblendung möglich Ja Unterkriechschutz/Rückfeldüberwachung Ja Reichweite durch Drehregler in 3 Richtungen einstellbar, (max. 2 - 20 m tangential, temperaturstabilisiert) Sensorik 4 Sensoren, 6 Erfassungsebenen für Fernbereich und 5 für Unterkriechschutz, 1360 Schaltzonen Ansprechhelligkeit 2-2000 lx Zeiteinstellung 5 Sek. - 15 Min., Impuls-Modus (ca. 2 Sek.) Dauerlicht schaltbar, 4 h Dauer-AUS schaltbar Schutzart (IP) IP54 Schutzklasse II Temperaturbereich -20-+50 °C Farbe weiß
